魯禹空氣源熱泵中央空調安裝效果圖-北京馬池口果園休閑會館

一、項目簡介：

該項目建筑房屋為一家采摘園休閑會所，位于北京三大風源地之一的昌平南口-馬池口地區的一處果園內，建筑面積近千平米，房屋保溫措施做的比較好。

二、空氣源熱泵中央空調工作原理

所謂空氣源熱泵中央空調，就是當熱泵接通電源后，軸流風扇開始運轉，室外空氣通過蒸發器進行熱交換，溫度降低后的空氣被風扇排出系統，同時，蒸發器內部的工質吸熱汽化被吸入壓縮機，壓縮機將這種低壓工質氣體壓縮成高溫、高壓氣體送入冷凝器，被水泵強制循環的水也通過冷凝器，被工質加熱后送去供用戶使用，而工質被冷卻成液體，該液體經膨脹閥節流降溫后再次流入蒸發器，如此反復循環工作。不斷吸收低溫源的熱而輸出所加熱的水中，直接達到預定溫度。

三、空氣源熱泵中央空調機組選型與實施

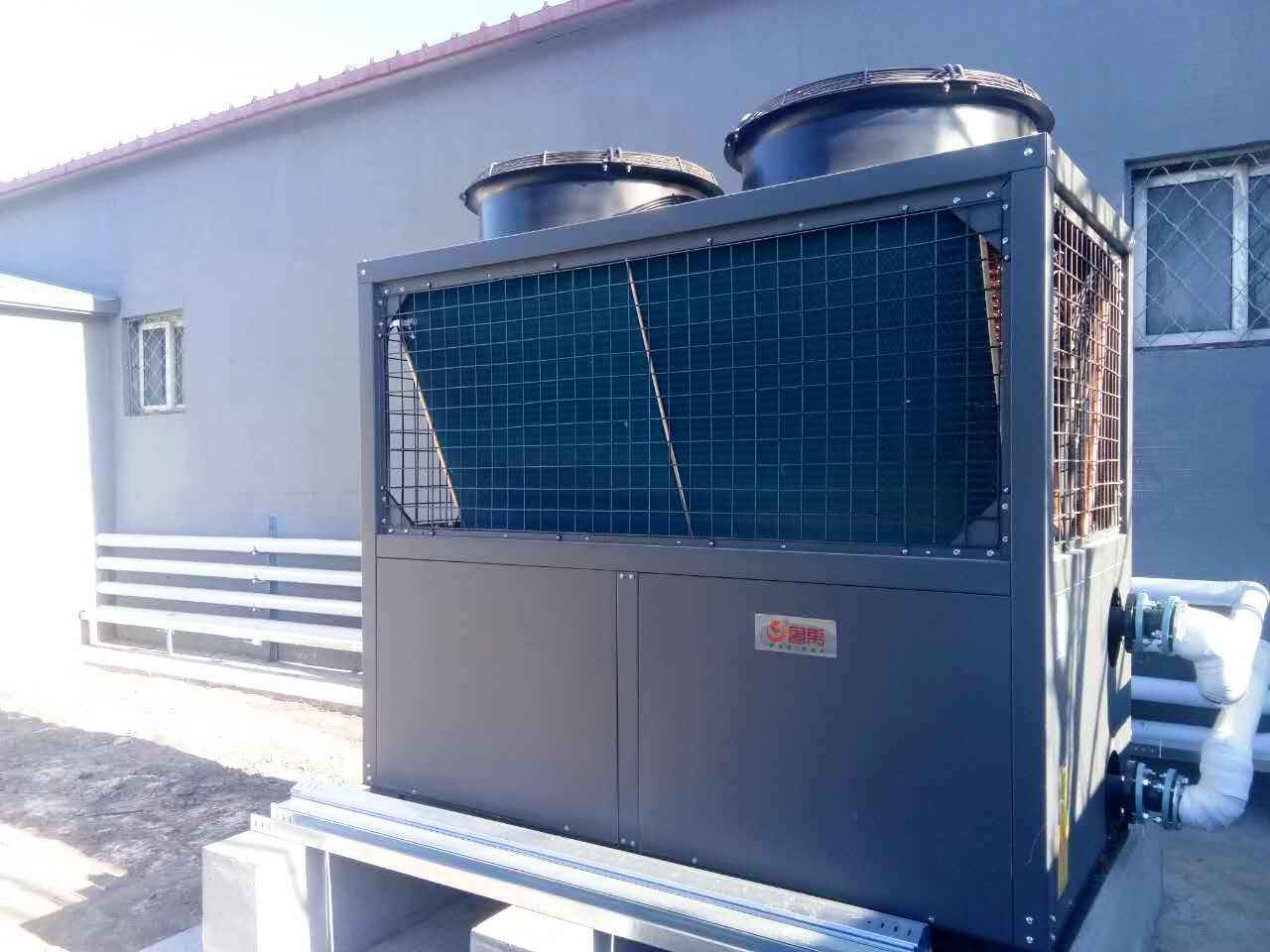

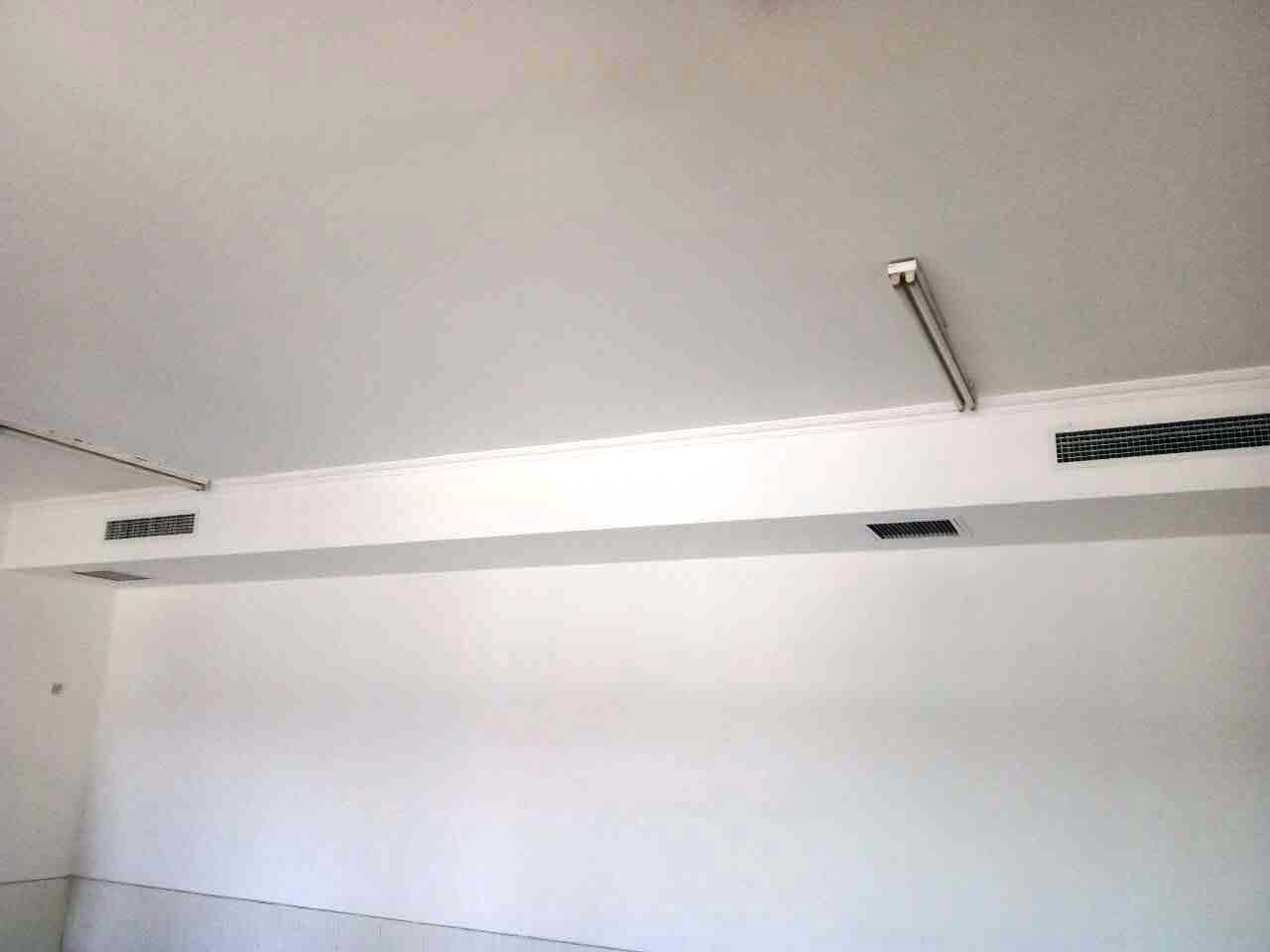

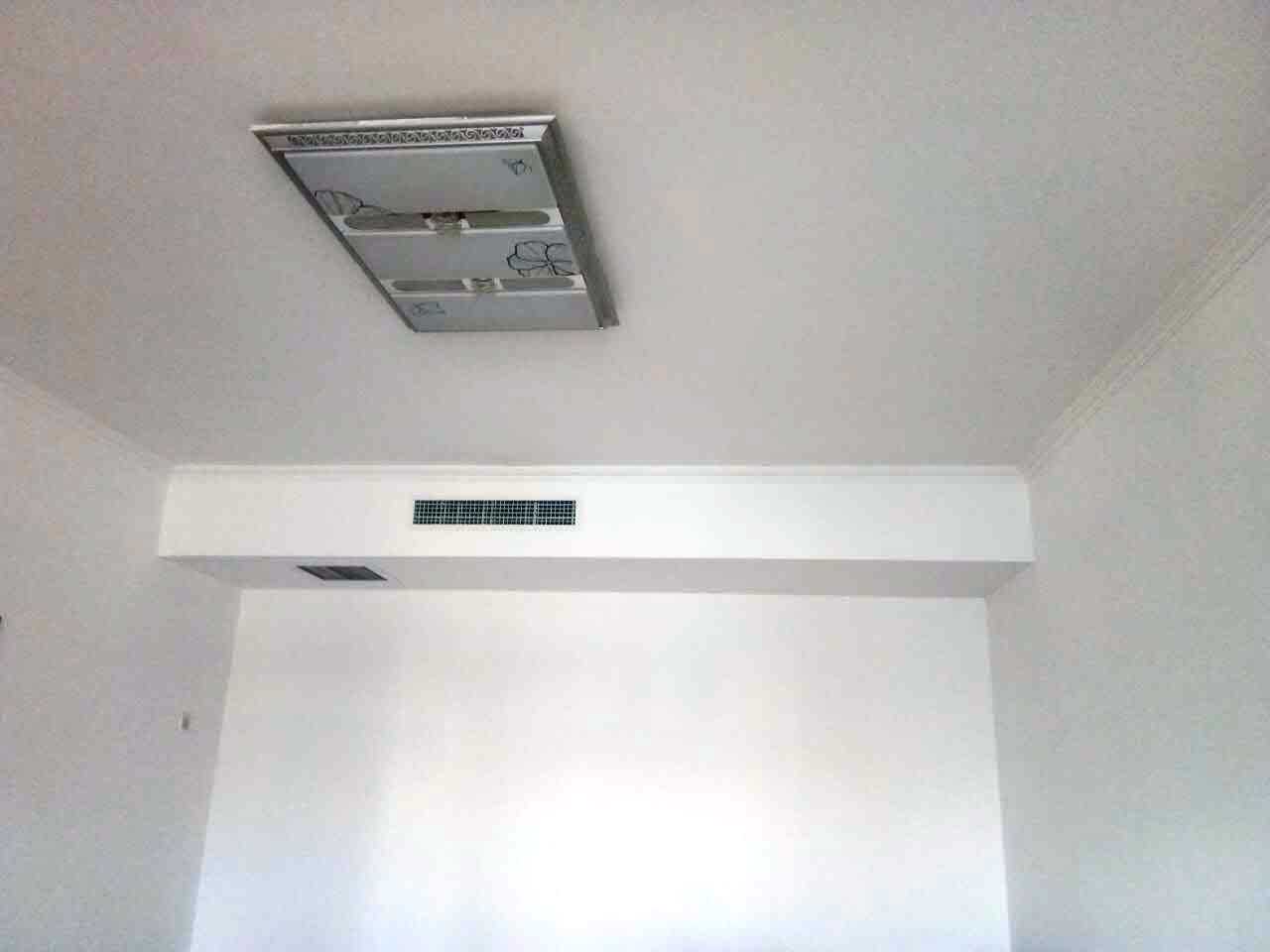

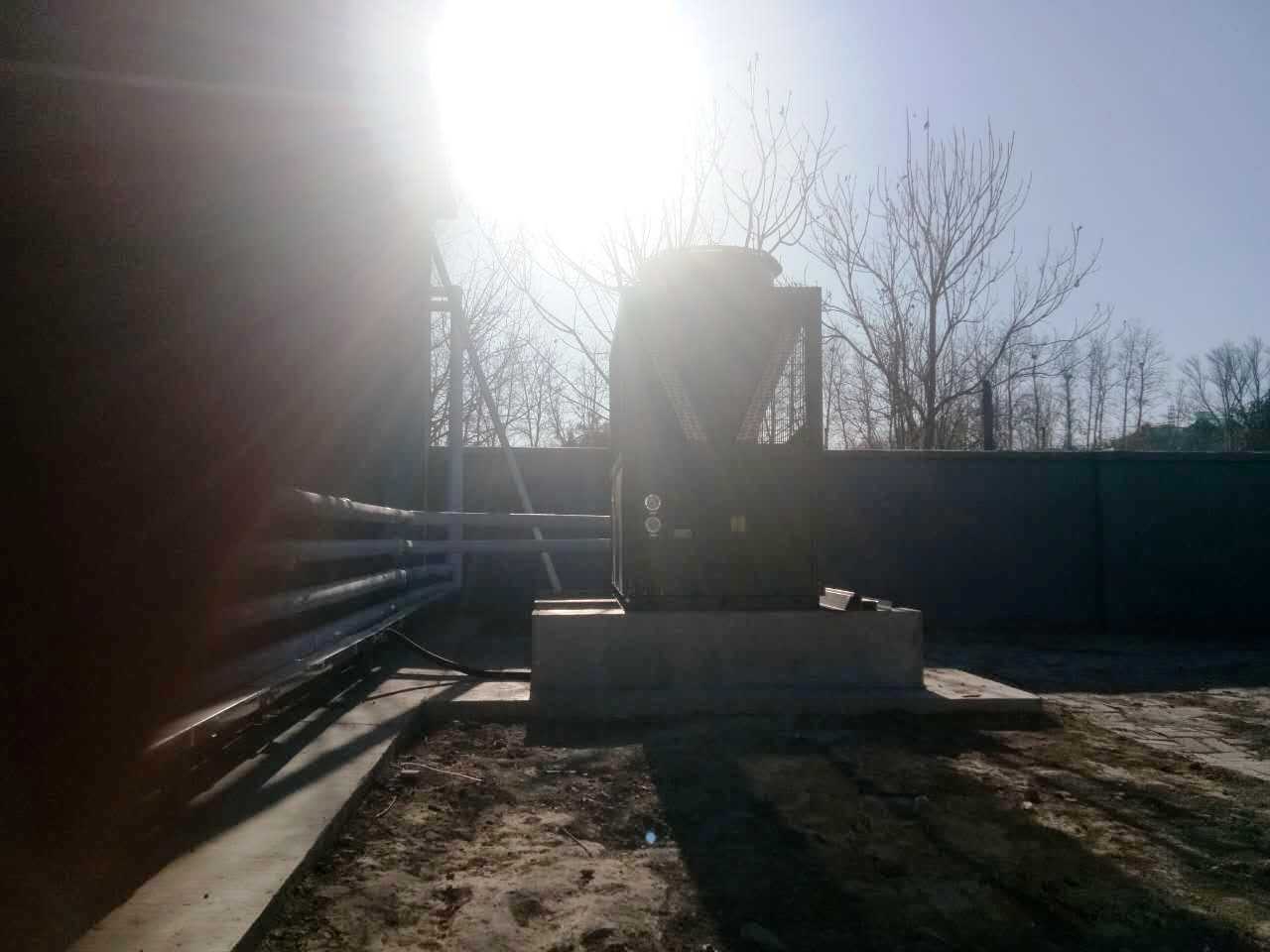

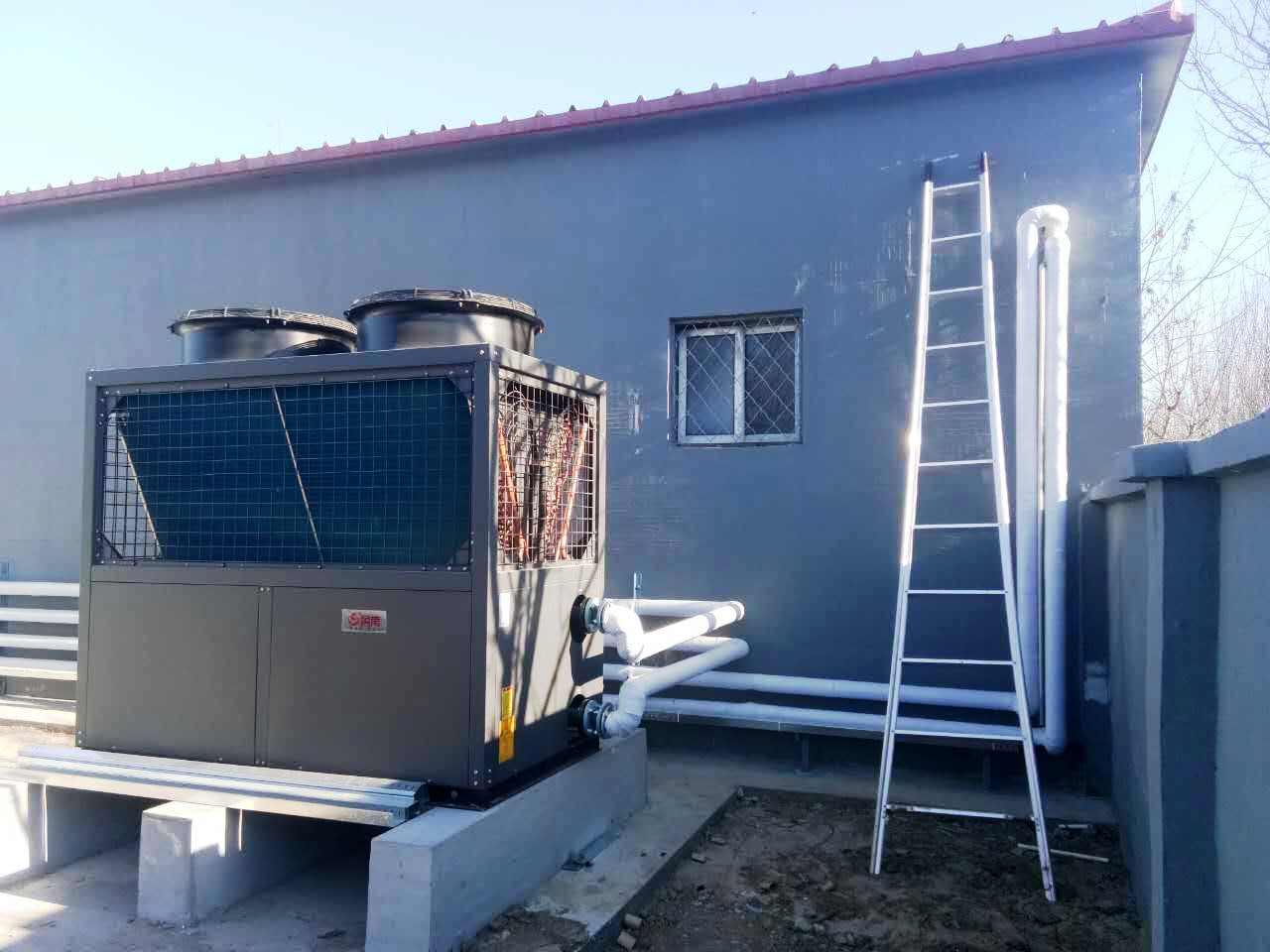

本案例中，考慮建筑房屋地處風源地區，采用魯禹超低溫空氣源熱泵中央空調LYK-71RD（25匹）機組一臺，房屋末端散熱設備采用風機盤管。

1、機組供熱參數：

根據《全國主要城市采暖期耗熱量指標和采暖設計熱負荷指標》，北京地區農村普通房屋建筑，每平方米采暖季供暖所需熱量為31.82w/㎡*24h*120d≈92kwh/㎡

魯禹25匹熱泵空調機組在-7℃環境下45℃出水溫度時的功率為48.5KW，能效比為2.7，即此環境下魯禹超低溫空氣源熱泵空調的采暖熱效率為270%）電價以0.5元/kwh計算。因此1000平米房屋整個冬天采暖季運行費用為：0.5*92kwh/㎡*1000㎡/2.7=17040元

2、機組制冷參數：

北京地區夏季天數通常為111天，該房屋建筑冷負荷設計指標為60w/㎡，每平方米夏季制冷所需熱量為60w/㎡*24h*111d=159.84kwh/㎡

魯禹25匹熱泵空調機組在35℃環境下7℃低溫出水時的功率為20.7KW，能效比（EER）為3.1，制冷量為65KW，即此環境下魯禹空氣源熱泵空調的制冷效率為310%）電價以0.5元/kwh計算。因此1000平米房屋整個夏季制冷運行費用為：0.5*159.84kwh/㎡*1000㎡/3.1=25780.65元

注：此價格為設備全天候24小時運轉，且未采用峰谷電價及煤改電優惠政策的運行費用計算方法，農村煤改電采暖政策請參看本站《北京市煤改空氣源熱泵農戶的補貼政策匯總》
